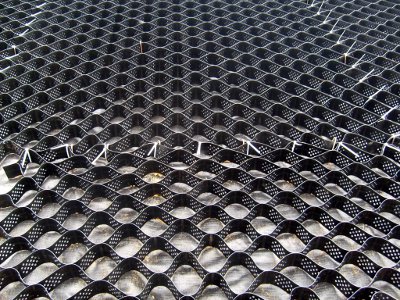

Geosiatka komórkowa to zespół połączonych taśm produkowanych z polietylenu HDPE (wysoka gęstość). Dostępne są siatki o wysokości 50, 75, 100, 150, 200 i 250 mm, co odpowiada szerokości taśmy. Taśmy zgrzewane są punktowo, jednorzędowo w odległościach 340, 440 lub 680 mm. Zgrzane taśmy tworzą sekcję, która po rozciągnięciu składa się z komórek w kształcie rombów (kojarząc się z plastrem miodu).


Zastosowanie geosiatek komórkowych

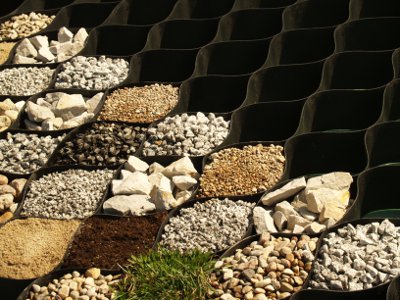

Geosiatki komórkowe chronią zbocza i skarpy przed osuwaniem. Materiał zamknięty jest wewnątrz komórek tworzących swoisty przestrzenny plaster miodu, który redukuje działanie erozji.


Wzmacniają podbudowę poprzez znaczne zmniejszenie osiadania spowodowanego naturalnym zagęszczeniem oraz ograniczenie bocznych przesunięć zamkniętego w komórkach materiału.

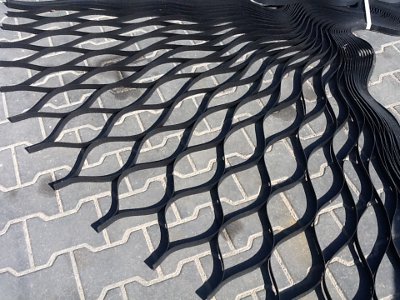

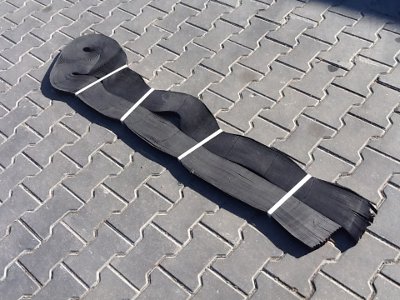

Geosiatka dostarczana jest złożona (po rozłożeniu wygląda jak plaster miodu)

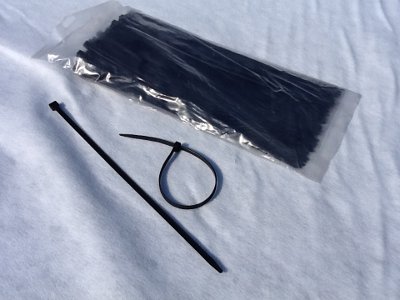

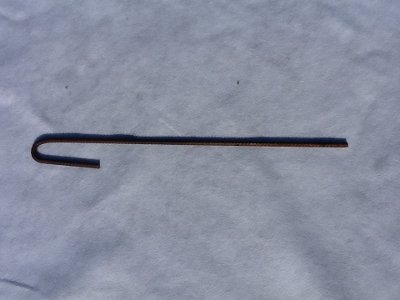

Do montażu do podłoża można użyć szpilek i opasek samozaciskowych przeznaczonych do łączenia poszczególnych sekcji ze sobą.



Dane techniczne:


25 mm

Parametr Norma Jednostka
Wysokość kraty - 25 mm
Rodzaj taśmy - pełna
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 6,3 m
(+/- 2%)
Ilość oczek na szerokości - 10
Ilość ścianek typu U na mb - 4; 4,5 ścianki *
Odległość między zgrzewami - 340 mm
Powierzchnia jednej komórki - 275 cm2
Wymiary komórki - 26 cm x 20 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)
* w zależności od sposobu obliczania

50 mm

Parametr Norma Jednostka
Wysokość kraty - 50 mm
Rodzaj taśmy - pełna
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 6,3 m
(+/- 2%)
Ilość oczek na szerokości - 10
Ilość ścianek typu U na mb - 4; 4,5 ścianki *
Odległość między zgrzewami - 340 mm
Powierzchnia jednej komórki - 275 cm2
Wymiary komórki - 26 cm x 20 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)
* w zależności od sposobu obliczania

75 mm (małe komórki)

Parametr Norma Jednostka
Wysokość kraty - 100 mm
Rodzaj taśmy - preferowana
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 6,3 m
(+/- 2%)
Ilość oczek na szerokości - 10
Ilość ścianek typu U na mb - 4; 4,5 ścianki *
Odległość między zgrzewami - 340 mm
Powierzchnia jednej komórki - 275 cm2
Wymiary komórki - 26 cm x 20 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)
* w zależności od sposobu obliczania

75 mm (duże komórki)

Parametr Norma Jednostka
Wysokość kraty - 75 mm
Rodzaj taśmy - preferowana
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 12,4 m
(+/- 2%)
Ilość oczek na szerokości - 5
Ilość ścianek typu U na mb - 2 ścianki
Odległość między zgrzewami - 680 mm
Powierzchnia jednej komórki - 1108 cm2
Wymiary komórki - 52 cm x 0 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)


100 mm (małe komórki)

Parametr Norma Jednostka
Wysokość kraty - 100 mm
Rodzaj taśmy - preferowana
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 6,3 m
(+/- 2%)
Ilość oczek na szerokości - 10
Ilość ścianek typu U na mb - 4; 4,5 ścianki *
Odległość między zgrzewami - 340 mm
Powierzchnia jednej komórki - 275 cm2
Wymiary komórki - 26 cm x 20 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)
* w zależności od sposobu obliczania

100 mm (duże komórki)

Parametr Norma Jednostka
Wysokość kraty - 100 mm
Rodzaj taśmy - preferowana
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 12,4 m
(+/- 2%)
Ilość oczek na szerokości - 5
Ilość ścianek typu U na mb - 2 ścianki
Odległość między zgrzewami - 680 mm
Powierzchnia jednej komórki - 1108 cm2
Wymiary komórki - 52 cm x 40 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)


150 mm

Parametr Norma Jednostka
Wysokość kraty - 150 mm
Rodzaj taśmy - preferowana
Grubość taśmy - 1,45 mm - 1,65 mm
Wymiary po rozłożeniu - 2,6m x 12,4 m
(+/- 2%)
Ilość oczek na szerokości - 5
Ilość ścianek typu U na mb - 2 ścianki
Odległość między zgrzewami - 680 mm
Powierzchnia jednej komórki - 1108 cm2
Wymiary komórki - 52 cm x 40 cm (+/-)
Wytrzymałość taśmy pełnej EN 10319 26 kN/m
(tolerancja -2kN)
Wytrzymałość połączenia EN 10321 27 kN/m
(tolerancja -2kN)

* Podane parametry są orientacyjne, rzeczywiste właściwości umieszczone są na deklaracjach dostaczonych przy zakupie.
